Climb Requirements: os 4 segmentos da decolagem explicados
Aprenda os gradientes mínimos de subida, os quatro segmentos da decolagem, os requisitos de Landing Climb e Approach Climb e os principais conceitos cobrados em entrevistas técnicas de companhias aéreas.

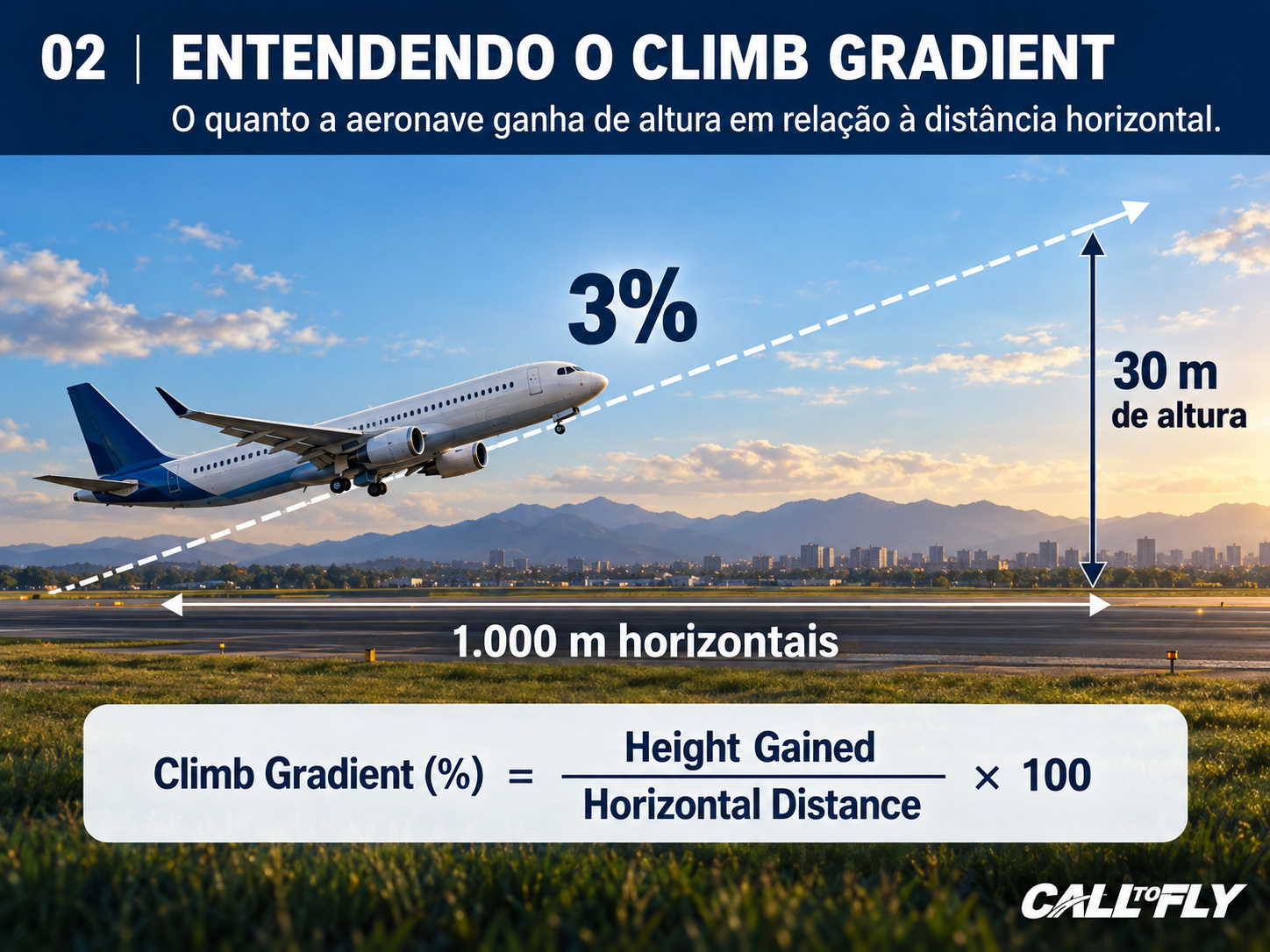

1. O que é Climb Gradient?
O Climb Gradient representa a altura que uma aeronave ganha em relação à distância horizontal percorrida. Normalmente, esse valor é expresso em porcentagem.
Um gradiente de 3% significa que, para cada 100 metros de distância horizontal, a aeronave ganha 3 metros de altura.
O gradiente mede a subida em relação à distância horizontal, enquanto o Rate of Climb mede a subida por unidade de tempo, normalmente em pés por minuto (ft/min).
Como calcular o gradiente em ft/NM?
Um gradiente de 3,3% corresponde aproximadamente a 200 ft/NM. Isso significa que a aeronave deve ganhar aproximadamente 200 pés de altitude a cada milha náutica horizontal percorrida.
Para converter o gradiente em razão de subida:
Exemplo: com 200 ft/NM e Groundspeed de 120 kt, a razão de subida necessária é aproximadamente 400 ft/min.

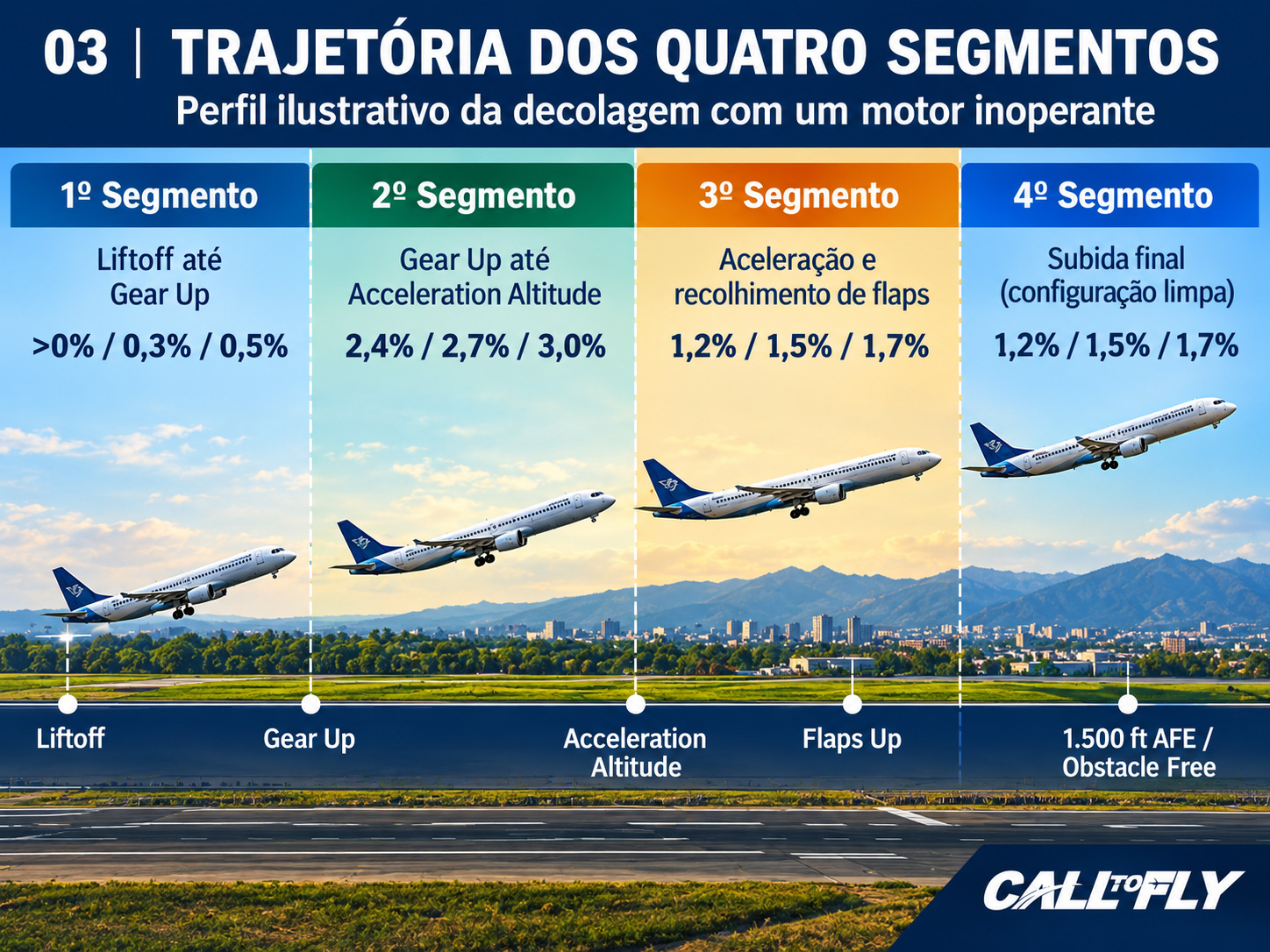

2. Os quatro segmentos da decolagem

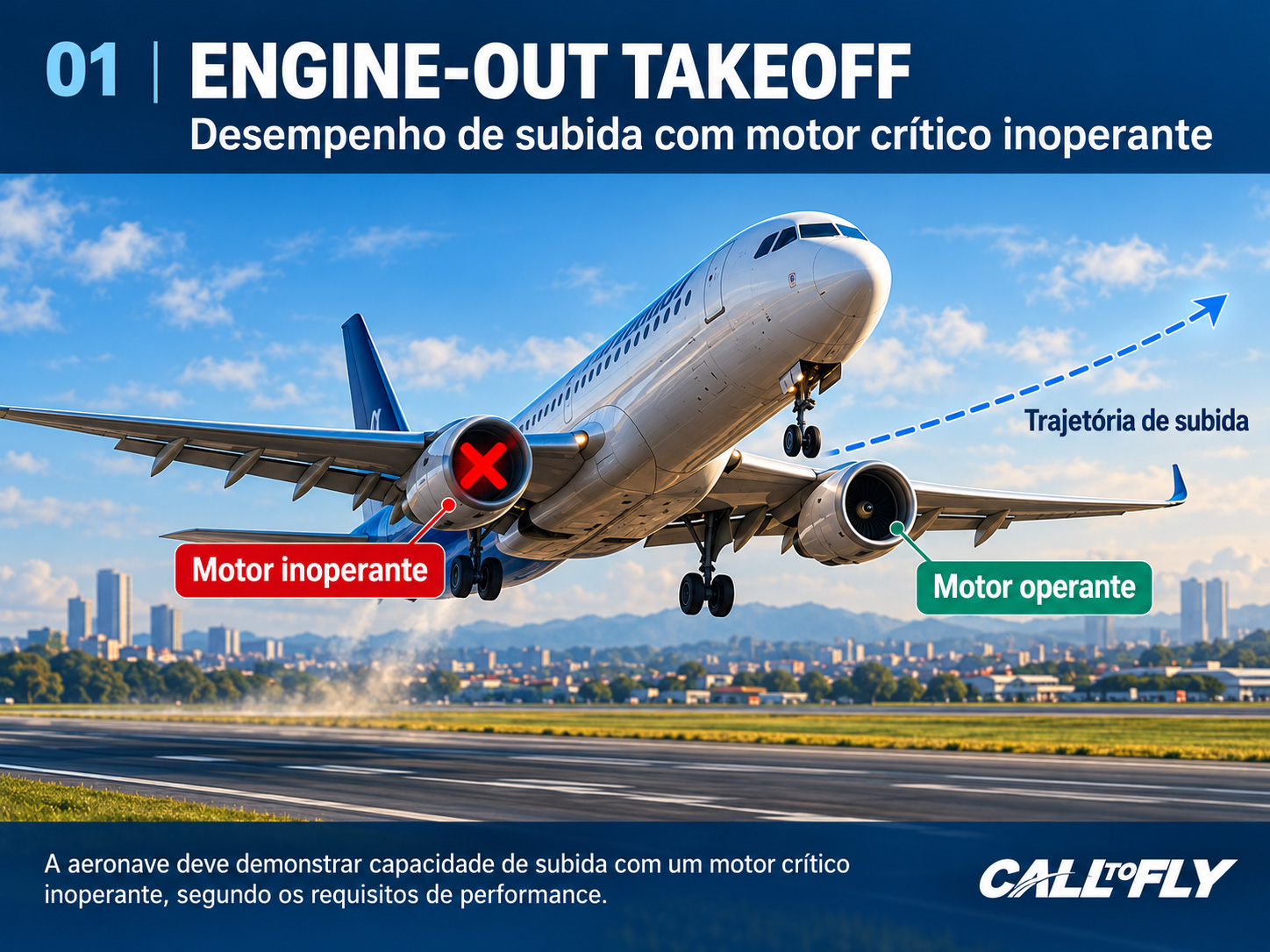

Para o estudo dos requisitos de desempenho com um motor crítico inoperante, a decolagem costuma ser dividida didaticamente em quatro segmentos.
Cada segmento corresponde a uma condição específica de Thrust, velocidade, configuração de flap, posição do trem de pouso e desempenho de subida.
Primeiro segmento — Liftoff até Gear Up
Começa após a aeronave deixar o solo e termina quando o trem de pouso está totalmente recolhido, conforme o modelo didático.
- Thrust: Takeoff Thrust
- Gear: Retracting
- Flap: Takeoff Flap
- Speed: V2 — referência didática
- Início: Liftoff
- Término: Gear Retracted
Ponto importante: o trem em movimento acrescenta arrasto durante uma fase em que a aeronave ainda está muito próxima ao solo.
Segundo segmento — Gear Up até Acceleration Altitude
Com o trem recolhido, a aeronave mantém a configuração de decolagem e a velocidade de referência V2.
- Thrust: Takeoff Thrust
- Gear: Up
- Flap: Takeoff Flap
- Speed: V2
- Início: Gear Retracted
- Término: Acceleration Altitude
Ponto importante: o segundo segmento é uma das fases mais importantes nas entrevistas, especialmente o mínimo de 2,4% para bimotores.
Terceiro segmento — Acceleration and Flap Retraction
A aeronave acelera e recolhe progressivamente os dispositivos hipersustentadores.
- Thrust: Takeoff Thrust
- Gear: Up
- Flap: Retracting
- Speed: Accelerating
- Início: Acceleration Altitude
- Término: Flap Retraction Complete
Ponto importante: a subida pode ser representada como nivelada durante a aceleração. Os gradientes exibidos são valores de referência do material didático e não significam subida contínua enquanto se mantém altitude.
Quarto segmento — Final Takeoff Climb
Após a limpeza da aeronave, a subida prossegue em configuração limpa, utilizando o empuxo contínuo permitido.
- Thrust: Maximum Continuous Thrust
- Gear: Up
- Flap: Up
- Speed: Final Takeoff Speed
- Início: Após aceleração e limpeza
- Término: Altura aplicável para completar a trajetória de decolagem e livramento de obstáculos
Ponto importante: a velocidade final de decolagem é conhecida como VFTO.
Os quatro segmentos apresentados constituem um modelo didático utilizado em estudos de performance. Os critérios de certificação podem definir os pontos de medição de maneira mais específica.
Em operações reais, os cálculos aprovados no AFM e os procedimentos de performance da aeronave prevalecem.
3. Tabela comparativa — BI / TRI / QUAD
Uma das maneiras mais eficientes de memorizar os Climb Requirements é comparar diretamente os mínimos em função da quantidade de motores.
| Segmento | Bimotor | Trimotor | Quadrimotor |
|---|---|---|---|
| Primeiro segmento | >0% | 0,3% | 0,5% |
| Segundo segmento | 2,4% | 2,7% | 3,0% |
| Terceiro segmento — referência didática | 1,2% | 1,5% | 1,7% |
| Subida final — quarto segmento | 1,2% | 1,5% | 1,7% |
Como memorizar o segundo segmento?
Observe o padrão: começamos com 2,4% para bimotores e acrescentamos 0,3 ponto percentual a cada categoria seguinte.
Qual é o gradiente mínimo do segundo segmento para uma aeronave bimotora?
Resposta: 2,4%, considerando o motor crítico inoperante, trem de pouso recolhido e configuração de decolagem.

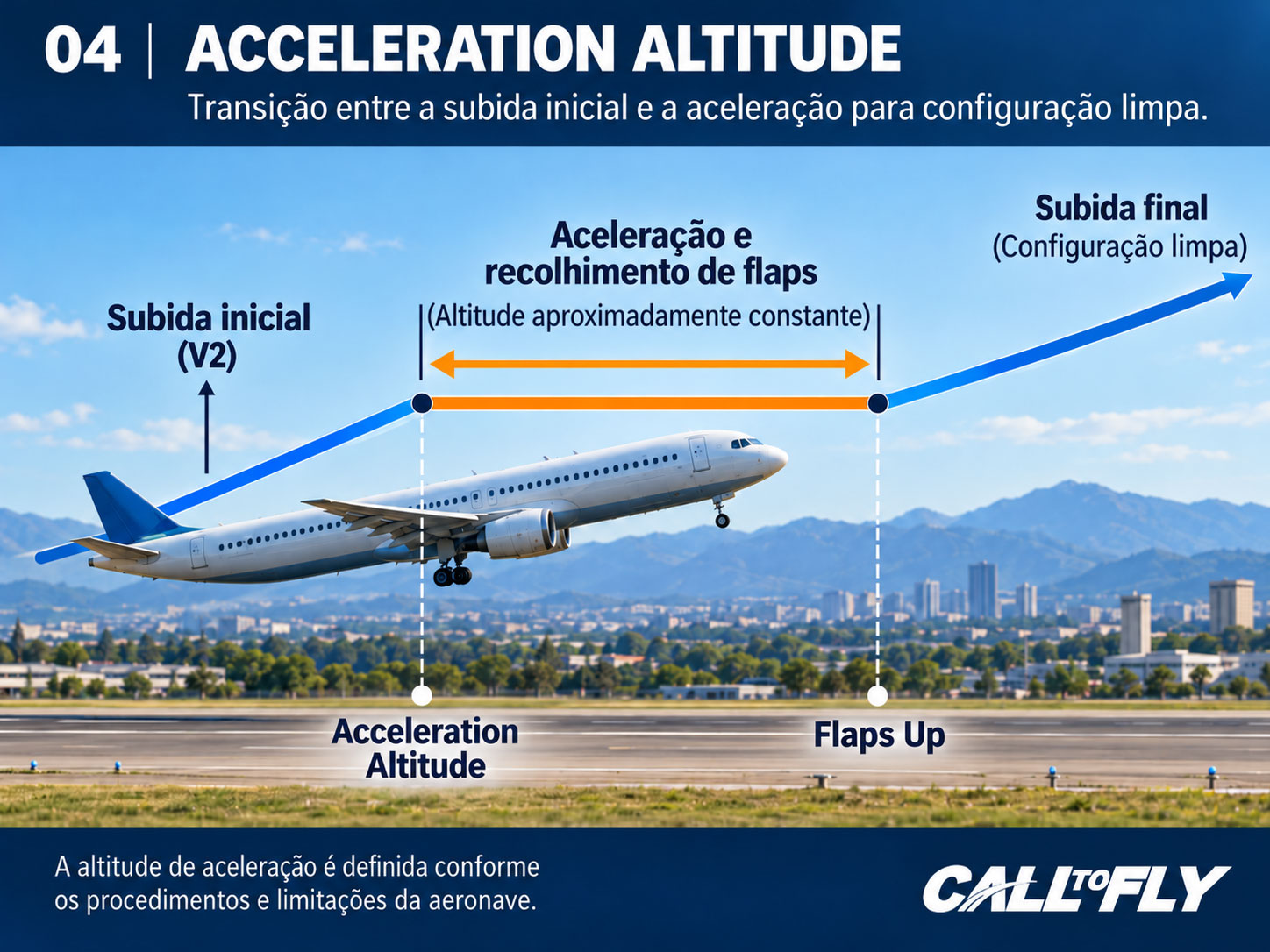

4. Acceleration Altitude — por que ela importa?
A Acceleration Altitude representa o ponto a partir do qual a aeronave inicia a transição entre a subida inicial e a aceleração para recolhimento dos flaps.
Durante essa fase, parte da energia disponível pode ser utilizada para aumentar a velocidade, em vez de exclusivamente ganhar altitude.
A apostila apresenta valores de 400 a 1.500 ft AFE como faixa didática de altitude de aceleração. Essa faixa não deve ser interpretada como universal para qualquer aeronave ou procedimento.
O que é VFTO?
VFTO — Final Takeoff Speed é a velocidade utilizada na fase final da trajetória de decolagem com um motor inoperante, conforme os requisitos aplicáveis de certificação.
O material fornecido associa essa velocidade ao limite de pelo menos 1,18 VS1G. A definição e as limitações específicas devem ser verificadas nos requisitos de certificação pertinentes.
5. Por que o avião consegue subir?
Uma aeronave sobe quando dispõe de desempenho suficiente para vencer o arrasto e produzir o ganho de energia necessário à subida.
De forma simplificada, o gradiente depende da diferença entre a tração disponível e o arrasto, em relação ao peso da aeronave.
Onde:
- T: Thrust — tração disponível.
- D: Drag — arrasto aerodinâmico.
- W: Weight — peso da aeronave.
Essa aproximação ajuda a compreender por que uma aeronave mais pesada, operando em altitude elevada ou temperatura alta, pode apresentar menor capacidade de subida.
Maior Thrust disponível favorece o desempenho de subida, enquanto maior Weight e maior Drag tendem a reduzir o Climb Gradient disponível.

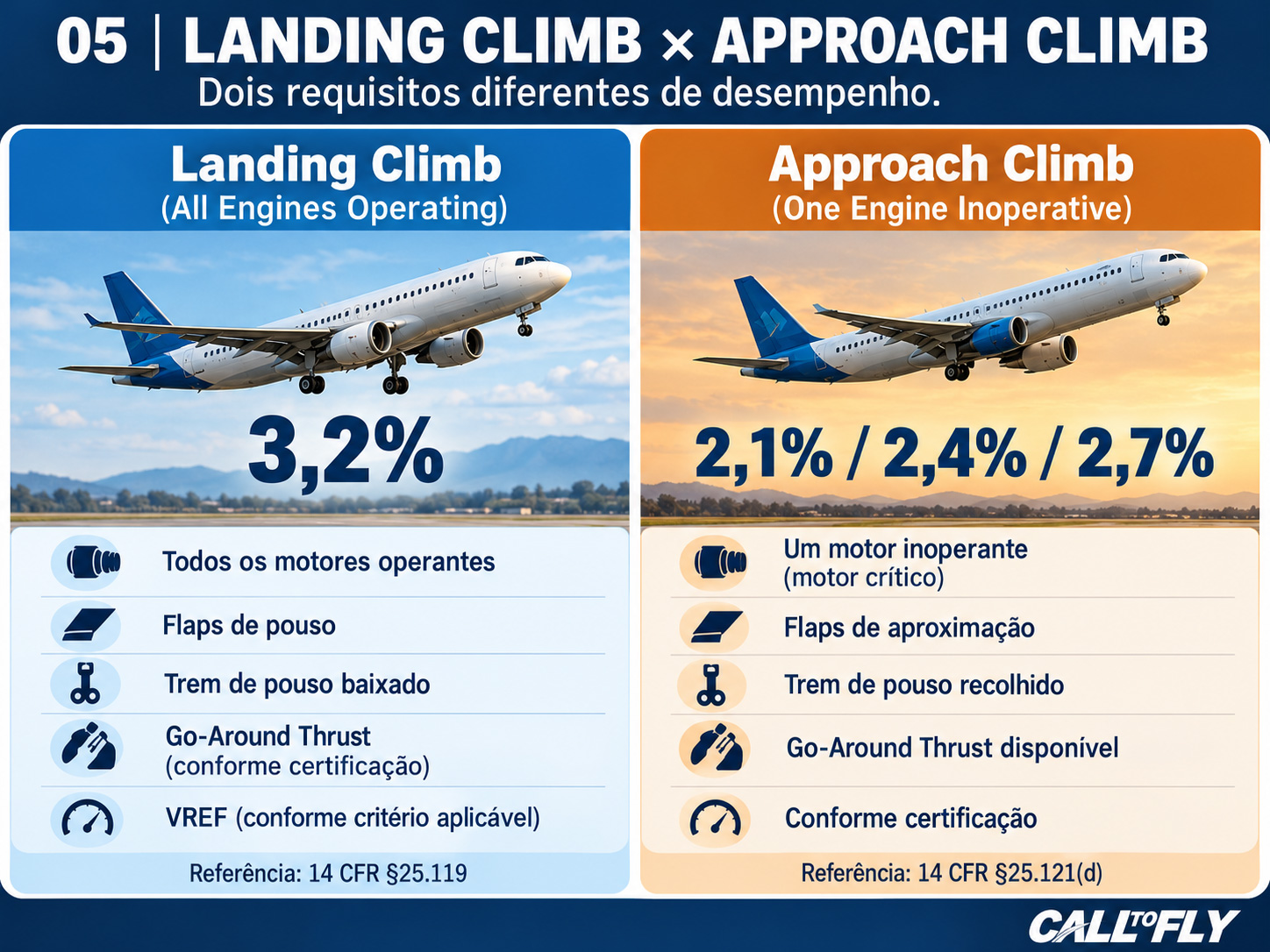

6. Landing Climb vs Approach Climb
Embora os dois requisitos estejam relacionados à capacidade de subida, eles consideram condições distintas.
Landing Climb
É uma demonstração de desempenho com todos os motores operantes, em configuração de pouso.
- Engines: All Operating
- Flaps: Landing Configuration
- Gear: Down
- Thrust: Go-Around Thrust conforme certificação
- Speed: VREF, conforme critério aplicável
Referência: 14 CFR §25.119.
Approach Climb
É uma demonstração de desempenho em configuração de aproximação, com um motor crítico inoperante.
- Engines: One Engine Inoperative
- Flaps: Approach Configuration
- Gear: Up
- Thrust: Go-Around Thrust disponível
- Speed: Conforme certificação
Referência: 14 CFR §25.121(d).
Landing Climb considera todos os motores operantes e configuração de pouso. Approach Climb considera o motor crítico inoperante e configuração de aproximação.

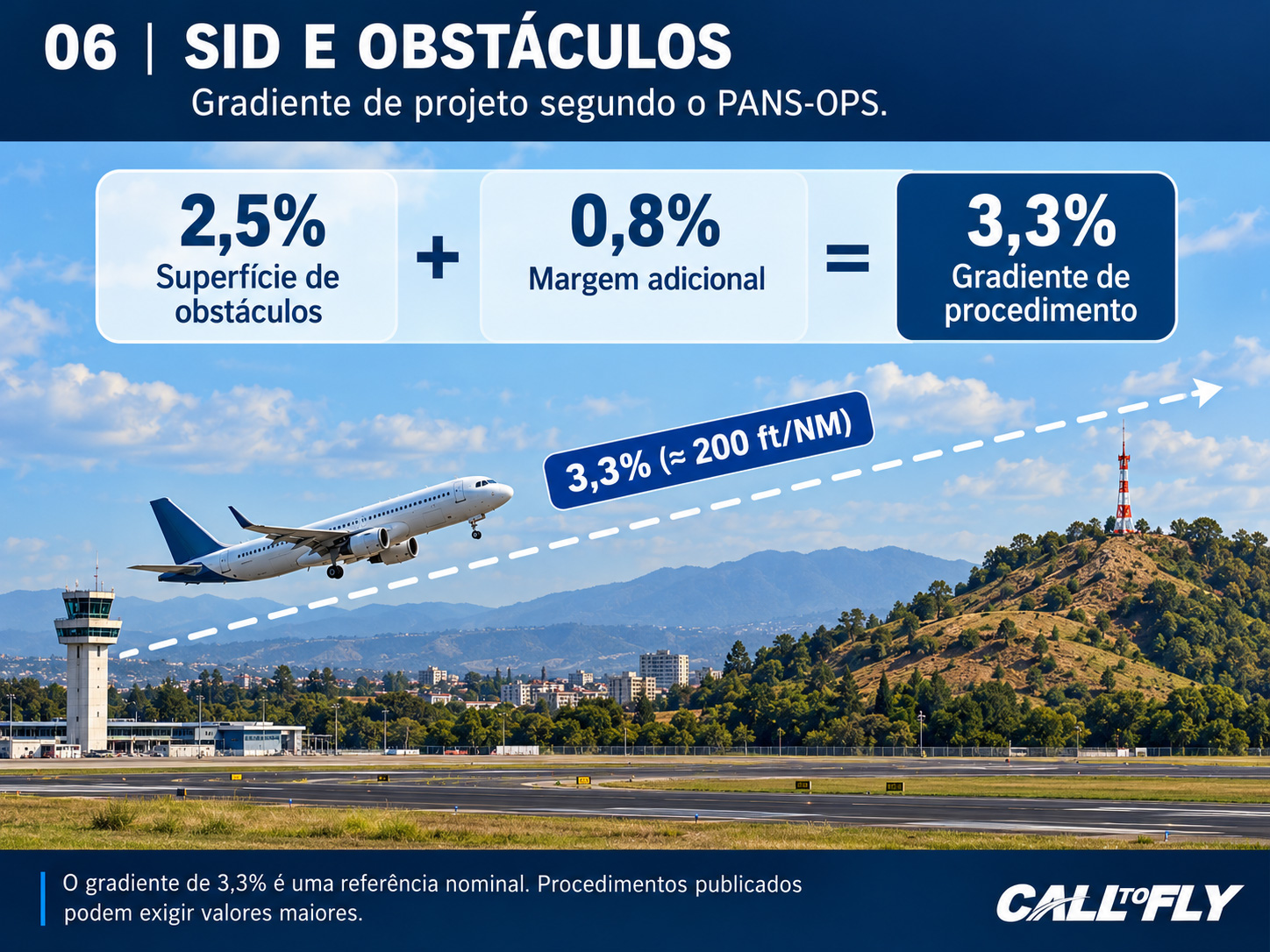

7. SID — Standard Instrument Departure
Em estudos de procedimentos IFR, o gradiente nominal de projeto de saída frequentemente utilizado como referência é 3,3%, aproximadamente 200 ft/NM.
Esse número resulta da combinação de uma superfície de identificação de obstáculos de 2,5% com uma margem adicional de 0,8%, dentro dos critérios PANS-OPS aplicáveis.
O gradiente de 3,3% não garante automaticamente que uma aeronave atenderá qualquer SID. É obrigatório considerar o procedimento publicado e a performance aplicável à operação.
Missed Approach — Go-Around ILS
O valor nominal de 2,5% está relacionado a critérios PANS-OPS de construção de procedimentos de aproximação perdida.
Esse valor não deve ser confundido com os requisitos de certificação de Landing Climb ou Approach Climb.
- Landing Climb: certificação, todos os motores, 3,2%.
- Approach Climb: certificação, motor inoperante, 2,1% / 2,4% / 2,7%.
- Missed Approach: projeto de procedimento, valor nominal PANS-OPS de 2,5%, sujeito às condições publicadas.
8. Perguntas que mais caem nas seleções de companhias aéreas
Chegou a hora de testar seus conhecimentos! Esta seção reúne perguntas frequentes sobre Climb Requirements, segmentos da decolagem e Climb Gradient.
Leia cada pergunta e tente respondê-la em voz alta, como se estivesse diante de um avaliador técnico. Depois, clique na pergunta para revelar a resposta comentada.
O objetivo não é apenas decorar os valores, mas entender por que eles existem.
Resposta: Climb Gradient é a relação entre o ganho de altitude e a distância horizontal percorrida, normalmente expressa em porcentagem.
Já o Rate of Climb representa o ganho de altitude por unidade de tempo, geralmente em ft/min.
Exemplo: um gradiente de 3% significa ganhar 30 metros de altura para cada 1.000 metros horizontais percorridos.
Resposta: No modelo didático dos quatro segmentos:
- Primeiro segmento: do Liftoff até o trem totalmente recolhido.
- Segundo segmento: do Gear Retracted até a Acceleration Altitude.
- Terceiro segmento: aceleração e recolhimento dos flaps.
- Quarto segmento: subida final em configuração limpa.
Cada segmento corresponde a condições específicas de configuração, empuxo, velocidade e desempenho.
Resposta:
- Bimotor: 2,4%.
- Trimotor: 2,7%.
- Quadrimotor: 3,0%.
Dica de memorização: 2,4 → 2,7 → 3,0. A diferença entre as categorias é de 0,3 ponto percentual.
Resposta: Porque a aeronave precisa demonstrar capacidade mínima de subida com um motor crítico inoperante, após o recolhimento do trem de pouso, mantendo a configuração de decolagem.
Esse requisito contribui para demonstrar que a aeronave possui desempenho suficiente durante uma fase crítica da decolagem.
Resposta: No modelo didático, o primeiro segmento termina quando o trem de pouso está totalmente recolhido.
É importante distinguir o momento em que o piloto comanda o recolhimento daquele em que o trem efetivamente termina seu movimento.
Resposta: A aeronave acelera e realiza o recolhimento progressivo dos flaps.
Durante essa etapa, parte da energia disponível é utilizada para aumentar a velocidade. Por isso, o perfil didático pode apresentar uma fase de altitude aproximadamente constante.
Atenção: não confunda o perfil de aceleração nivelada com os gradientes mínimos de certificação apresentados para outros trechos.
Resposta: A aeronave está em configuração limpa, com:
- Landing Gear Up;
- Flaps Up;
- Maximum Continuous Thrust;
- Final Takeoff Speed.
O objetivo é continuar a subida com o desempenho exigido para completar a trajetória de decolagem.
Resposta: 3,2%, considerando todos os motores operantes e a aeronave em configuração de pouso, conforme as condições aplicáveis de certificação.
Referência: 14 CFR 25.119.
Resposta:
- Bimotor: 2,1%.
- Trimotor: 2,4%.
- Quadrimotor: 2,7%.
O requisito considera um motor crítico inoperante, configuração de aproximação e trem recolhido, nas condições definidas pela certificação.
Resposta: A principal diferença está nas condições utilizadas na demonstração de desempenho.
No Landing Climb, todos os motores estão operantes e a aeronave está em configuração de pouso.
No Approach Climb, considera-se um motor crítico inoperante, configuração de aproximação e trem recolhido.
Resposta: 3,3%, aproximadamente 200 ft/NM.
Esse valor é uma referência de projeto e não significa que todas as SID terão o mesmo gradiente obrigatório.
O piloto deve verificar o gradiente publicado no procedimento e confirmar que a aeronave consegue atendê-lo.
Resposta: O gradiente nominal de projeto é 2,5%.
Entretanto, um procedimento específico pode exigir outro valor. Além disso, esse critério de construção de procedimento não deve ser confundido com o requisito de Approach Climb da certificação da aeronave.
Resposta: De forma simplificada, o gradiente de subida depende do excesso de tração disponível em relação ao arrasto e ao peso da aeronave.
Maior tração disponível favorece a capacidade de subida, enquanto maior peso e maior arrasto tendem a reduzir o desempenho.
Fórmula aproximada:
Climb Gradient (%) ≈ 100 × (T − D) / W
Resposta: 500 ft/min.
Cálculo:
Rate of Climb = (200 × 150) ÷ 60
Rate of Climb = 500 ft/min.
Esse é um exemplo de como converter o gradiente exigido em uma razão de subida correspondente à Groundspeed.
Revisão rápida — memorize antes da seleção
- Primeiro segmento: Liftoff até Gear Retracted.
- Segundo segmento: 2,4% / 2,7% / 3,0%.
- Terceiro segmento: Acceleration and Flap Retraction.
- Quarto segmento: Final Takeoff Climb — 1,2% / 1,5% / 1,7%.
- Landing Climb: 3,2% — All Engines Operating.
- Approach Climb: 2,1% / 2,4% / 2,7% — Engine Out.
- SID Nominal Gradient: 3,3% ≈ 200 ft/NM.
- Missed Approach Nominal: 2,5% no contexto PANS-OPS.
Referências técnicas
Conteúdo desenvolvido com base nas páginas 125 e 126 do livro Aircraft Performance Weight and Balance, 2ª edição, fornecidas como material de estudo, e em referências regulamentares complementares.
- 14 CFR 25.111 — Takeoff Path
- 14 CFR 25.115 — Takeoff Flight Path
- 14 CFR 25.119 — Landing Climb
- 14 CFR 25.121 — Climb: One Engine Inoperative
Material educacional para preparação técnica. Não substitui os manuais aprovados, dados de performance ou procedimentos específicos da aeronave.
